Redis Master/Replica(Slave), Sentinel, AOF With Docker

Posted Mar 25, 2024 By Dowon Lee

Redis

작년에 재고 관리 시스템 버전을 업그레이드하면서 Redis를 사용했습니다. 당시에는 단순히 토큰관리 용도로만 사용했지만, 인메모리 DB Redis를 이용해 서비스를 운영할 때 어떠한 기술을 이용할 수 있는지 그리고 AOF 매커니즘으로 어떻게 백업을 해야하는지에 대한 공부를 하면서 내용을 정리해보았습니다.

Redis란?

Redis란 오픈 소스 인메모리 데이터 구조 저장소입니다. 키-값(Key-Value) 구조의 저장소로서 strings, hashes, lists, sets, sorted sets 등 다양한 데이터 유형을 지원합니다.

Redis는 메모리 내에 데이터를 보관하므로 MySQL, Oracle 등 Database와 비교해 빠른 응답 시간을 제공합니다. 별도 SQL 작성이 필요없는 NoSQL 방식 입니다.

Redis 장단점

장점

성능 : 메모리 내에서 데이터를 저장하고 액세스하기 때문에 매우 빠른 응답 속도를 제공합니다.
다양한 데이터 구조 : 단순한 문자열부터 복잡한 해시맵, 리스트, 집합, 정렬된 집합 등 다양한 데이터 구조를 지원합니다. 이는 애플리케이션 요구사항에 적절한 데이터 타입을 활용할 수 있습니다.
영속성 : 디스크에 데이터를 영구적으로 저장할 수 있는 옵션을 제공합니다. 따라서 시스템 장애 시에도 데이터 손실을 방지할 수 있습니다.
높은 가용성 : Master/Slave와 같은 고가용성 구성을 지원하여 시스템 장애 시에도 중단되지 않고 계속해서 서비스를 제공할 수 있습니다.
클라이언트 측 캐싱 : 클라이언트 측 캐싱을 지원하여 서버의 부하를 줄이고 응답 시간을 최적화할 수 있습니다.
다양한 기능 : 트랜잭션, Pub/Sub(발행/구독), Lua 스크립팅, 비동기 처리 등 다양한 기능을 제공하여 개발자가 다양한 요구 사항을 처리할 수 있습니다.

단점

메모리 제약 : 모든 데이터를 메모리에 저장하기 때문에 메모리 제약이 있는 환경에서는 사용이 제한될 수 있습니다. 매우 큰 데이터셋을 다루는 경우 메모리 비용이 증가할 수 있습니다.
단일 스레드 구조 : 기본적으로 단일 스레드로 동작합니다. 따라서 하나의 명령이 처리될 때 다른 명령은 대기해야 합니다. 이로 인해 매우 빠른 응답 시간을 제공하지만, 특정 작업이 블로킹될 수 있습니다.
데이터 일관성 문제 : Redis의 Master-Slave는 비동기식이므로 Slave의 데이터가 항상 최신이 아닐 수 있어 데이터 일관성에 영향을 줄 수 있습니다.
영구성 설정의 복잡성 : 영구적으로 데이터를 저장하려면 Redis를 디스크에 저장하도록 구성해야 합니다. 이 과정은 구성 및 관리의 복잡성을 증가시킬 수 있습니다.
복잡한 캐싱 정책 구현 : 캐시 정책을 유지하고 구현하는 것은 Redis에서 어려울 수 있습니다. 캐시의 만료 및 무효화를 관리하기 위해 추가적인 로직을 구현해야 합니다.
기능 부족 : 몇몇 기능들은 다른 데이터베이스 시스템에 비해 부족한 경우가 있습니다. 예를 들어, 복잡한 쿼리나 조인을 처리하기에는 적합하지 않을 수 있습니다.
보안 취약점: Redis는 기본적으로 인증을 사용하지 않기 때문에 적절한 보안 구성이 필요합니다. 또한 Redis 인스턴스가 외부에서 접근 가능하다면 보안 위험이 증가할 수 있습니다.

Redis Master / Replica(Slave) 환경 구축

docker-compose.yml 설정


version: '3'
services:
  master:
    hostname: redis-master
    container_name: master
    image: 'bitnami/redis:latest'
    environment:
      - REDIS_REPLICATION_MODE=master
      - ALLOW_EMPTY_PASSWORD=yes
    networks:
      - redis-network
    ports:
      - 6379:6379

  replica-1:
    hostname: redis-replica-1
    container_name: replica-1
    image: 'bitnami/redis:latest'
    environment:
      - REDIS_REPLICATION_MODE=slave
      - REDIS_MASTER_HOST=redis-master
      - ALLOW_EMPTY_PASSWORD=yes
    ports:
      - 6380:6379
    networks:
      - redis-network
    depends_on:
      - master

  replica-2:
    hostname: redis-replica-2
    container_name: replica-2
    image: 'bitnami/redis:latest'
    environment:
      - REDIS_REPLICATION_MODE=slave
      - REDIS_MASTER_HOST=redis-master
      - ALLOW_EMPTY_PASSWORD=yes
    ports:
      - 6381:6379
    networks:
      - redis-network
    depends_on:
      - master

  redis-commander:
    container_name: redis-commander
    hostname: redis-commander
    image: rediscommander/redis-commander:latest
    restart: always
    environment:
      - REDIS_HOSTS=master:master,replica-1:replica-1,replica-2:replica-2
    ports:
      - "8081:8081"
    networks:
      - redis-network
    depends_on:
      - master

networks:
  redis-network:
    driver: bridge

Master / Replica 이미지는 redis를 이용했으며, redis-commander는 rediscommander/redis-commander를 이용했습니다.
redis-commander : redis 관리 툴을 위해서 추가했습니다.

환경변수(environment variables)의 경우 아래 링크를 통해 확인할 수 있습니다.

https://hub.docker.com/r/bitnami/redis

Master / Replica(Slave) 정보 확인

Master / Replica redis-cli 접속


$ redis-cli -p 6379 => master 접속
$ redis-cli -p 6380 => replica-1 접속
$ redis-cli -p 6381 => replica-2 접속

Master / Replica redis-cli 정보 확인


> info Replication

# Replication
role:master
connected_slaves:2
slave0:ip=192.168.48.5,port=6379,state=online,offset=98,lag=1
slave1:ip=192.168.48.4,port=6379,state=online,offset=98,lag=1
...

redis-cli로 연결 후 위 명령어 실행시 각 노드에 대한 정보를 확인하실 수 있습니다. 아래의 경우 Master에 접속했으며, connected_slaves:2 를 통해 설정한 2개의 Replica가 연결된 것을 볼 수 있습니다.

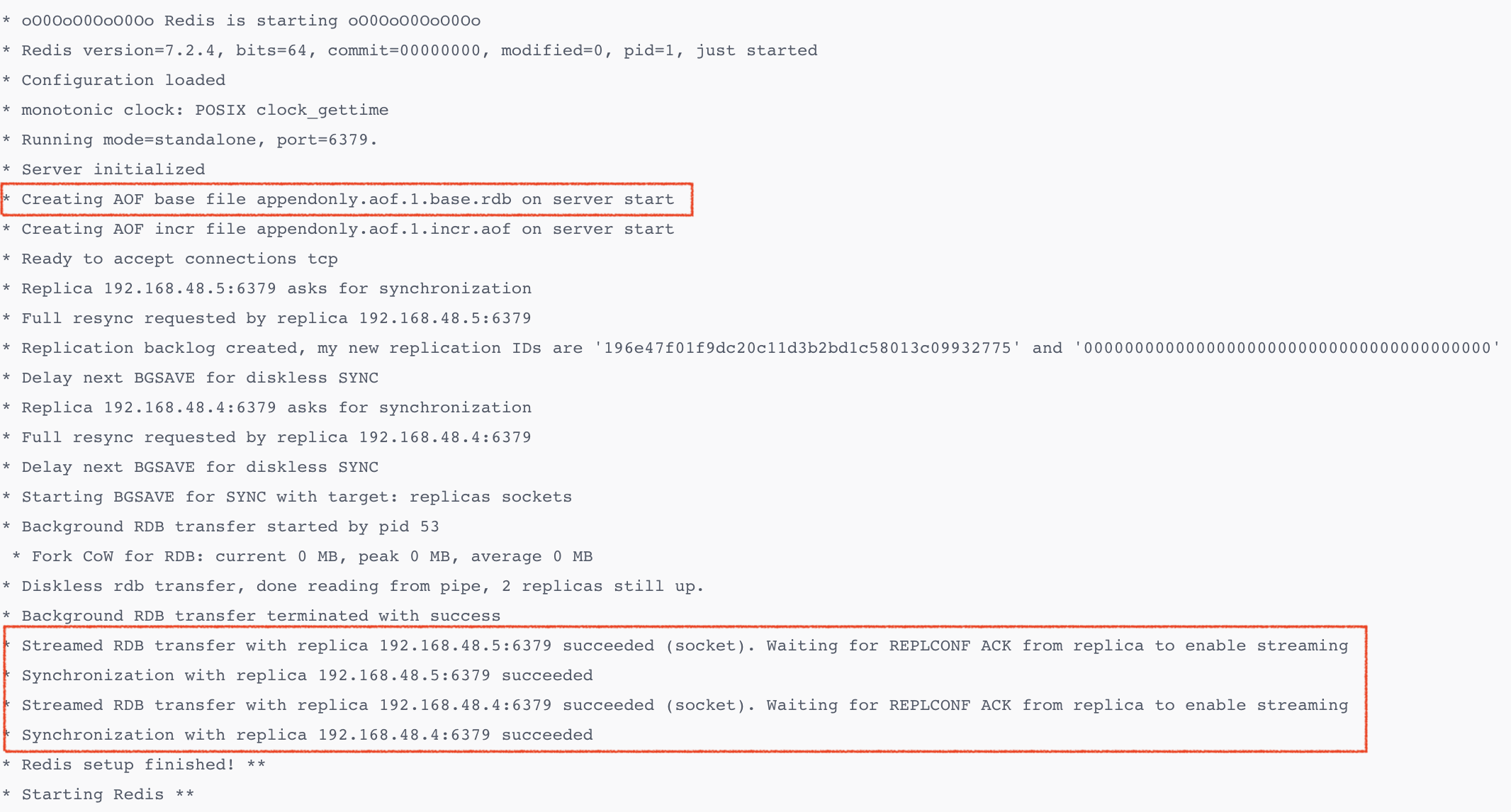

Master 로그 확인

백업을 위한 AOF 설정을 확인할 수 있습니다.
2개의 Replica가 Master와 동기화된 것을 볼 수 있습니다.

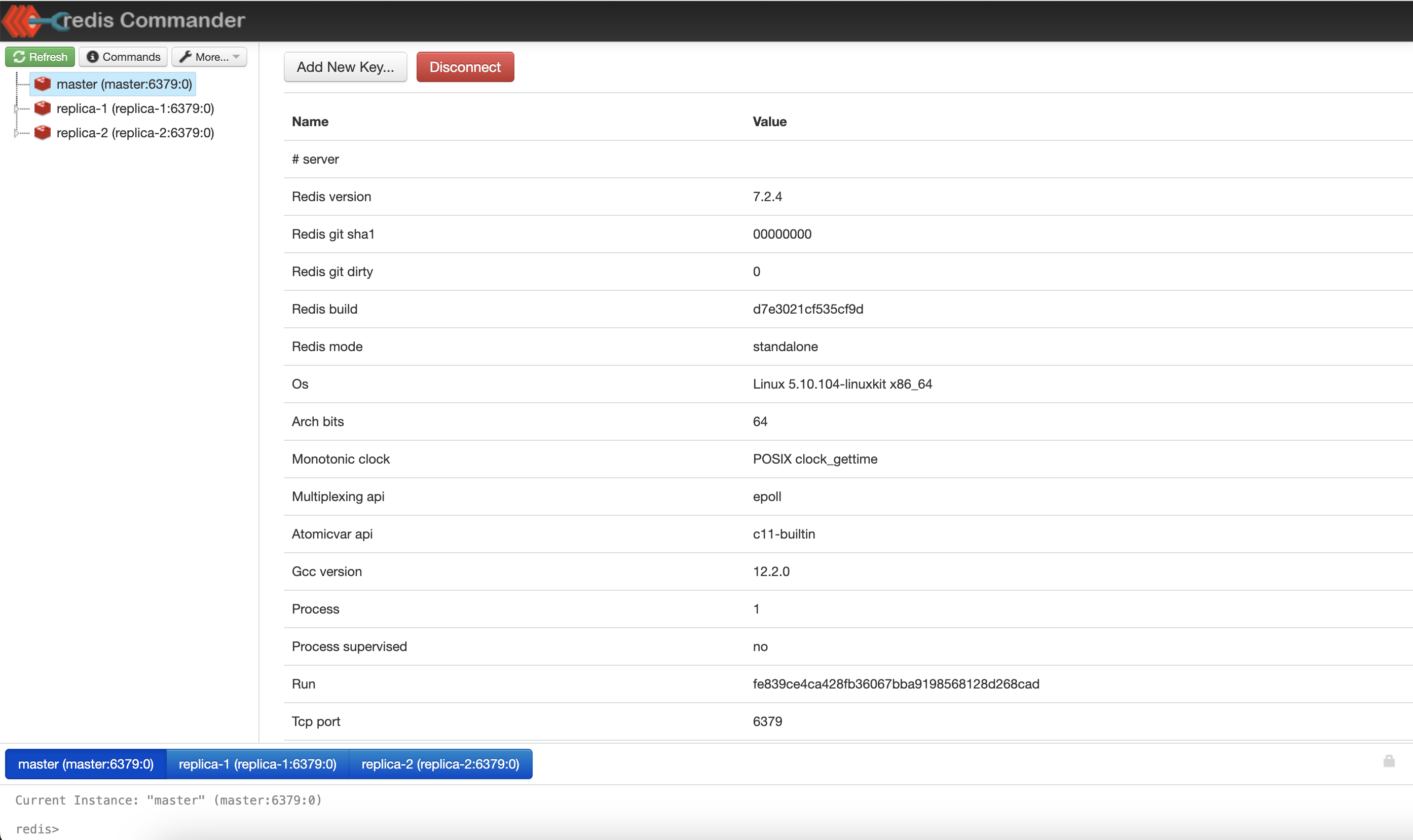

Redis-Commander 확인

http://:8081로 redis-commander에 접속하면 아래와 같이 master, replica-1, replica-2 노드가 정상적으로 확인되는 것을 볼 수 있습니다.

Redis Sentinel 환경 구축

Redis Sentinel이란 Redis에 문제가 발생했을 때 모니터링, 알람, 자동 페일 오버를 제공하는 고가용성 솔루션입니다.

데이터가 유실되더라도 서비스가 정상적으로 이용되는 경우 (캐시 용도로 사용) 큰 문제가 되지 않을 수 있지만, 유실되지 않아야 하는 데이터의 경우 큰 문제가 발생합니다. 만약 복구하더도 정상 운영까지의 다운타임이 발생합니다.

docker-compose.yml 수정


version: '3'
services:
  master:
    hostname: redis-master
    container_name: master
    image: 'bitnami/redis:latest'
    environment:
      - REDIS_REPLICATION_MODE=master
      - ALLOW_EMPTY_PASSWORD=yes

    networks:
      - redis-network
    ports:
      - 6379:6379

  replica-1:
    hostname: redis-replica-1
    container_name: replica-1
    image: 'bitnami/redis:latest'
    environment:
      - REDIS_REPLICATION_MODE=slave
      - REDIS_MASTER_HOST=redis-master
      - ALLOW_EMPTY_PASSWORD=yes
    ports:
      - 6380:6379
    networks:
      - redis-network
    depends_on:
      - master

  replica-2:
    hostname: redis-replica-2
    container_name: replica-2
    image: 'bitnami/redis:latest'
    environment:
      - REDIS_REPLICATION_MODE=slave
      - REDIS_MASTER_HOST=redis-master
      - ALLOW_EMPTY_PASSWORD=yes
    ports:
      - 6381:6379
    networks:
      - redis-network
    depends_on:
      - master

  redis-commander:
    container_name: redis-commander
    hostname: redis-commander
    image: rediscommander/redis-commander:latest
    restart: always
    environment:
      - REDIS_HOSTS=master:master,replica-1:replica-1,replica-2:replica-2
    ports:
      - "8081:8081"
    networks:
      - redis-network
    depends_on:
      - master

  sentinel-1:
    container_name: sentinel-1
    image: 'bitnami/redis-sentinel:latest'
    environment:
      - REDIS_SENTINEL_DOWN_AFTER_MILLISECONDS=3000
      - REDIS_MASTER_HOST=redis-master
      - REDIS_MASTER_PORT_NUMBER=6379
      - REDIS_MASTER_SET=master
      - REDIS_SENTINEL_QUORUM=2
    networks:
      - redis-network
    ports:
      - 26379:26379
    depends_on:
      - master
      - replica-1
      - replica-2

  sentinel-2:
    container_name: sentinel-2
    image: 'bitnami/redis-sentinel:latest'
    environment:
      - REDIS_SENTINEL_DOWN_AFTER_MILLISECONDS=3000
      - REDIS_MASTER_HOST=redis-master
      - REDIS_MASTER_PORT_NUMBER=6379
      - REDIS_MASTER_SET=master
      - REDIS_SENTINEL_QUORUM=2
    networks:
      - redis-network
    ports:
      - 26380:26379
    depends_on:
      - master
      - replica-1
      - replica-2

  sentinel-3:
    container_name: sentinel-3
    image: 'bitnami/redis-sentinel:latest'
    environment:
      - REDIS_SENTINEL_DOWN_AFTER_MILLISECONDS=3000
      - REDIS_MASTER_HOST=redis-master
      - REDIS_MASTER_PORT_NUMBER=6379
      - REDIS_MASTER_SET=master
      - REDIS_SENTINEL_QUORUM=2
    networks:
      - redis-network
    ports:
      - 26381:26379
    depends_on:
      - master
      - replica-1
      - replica-2

networks:
  redis-network:
    driver: bridge

sentinel-1, sentinel-2, sentinel-3 서비스를 추가해줍니다. (bitnami/redis-sentinel 이미지 사용)

Failover를 판단하기 위한 기준으로 Sentinel의 동의가 과반수 이상이 되어야한다. 그래서 Sentinal을 구성할 때 최소 3개 이상을 권장하며, 과반수 결정을 위해 홀수로 생성해야 할 필요가 있다.

Sentinal Message 확인하기


$ redis-cli -p 26379 # sentinel-1
$ redis-cli -p 26380 # sentinel-2
$ redis-cli -p 26381 # sentinel-3

> psubscribe *

위 명령어를 통해 Sentinal Message를 확인할 수 있습니다.


Reading messages... (press Ctrl-C to quit)
1) "psubscribe"
2) "*"
3) (integer) 1

새로운 터미널을 열어 마스터를 중지해보면 아래와 같이 Sentinel에서 메세지를 확인할 수 있습니다.


3) "+sdown"
4) "master master 192.168.128.2 6379"
1) "pmessage"
2) "*"
3) "+odown"
4) "master master 192.168.128.2 6379 #quorum 2/2"
1) "pmessage"
2) "*"
3) "+new-epoch"
4) "1"
1) "pmessage"
2) "*"
3) "+try-failover"
4) "master master 192.168.128.2 6379"
1) "pmessage"
2) "*"
3) "+vote-for-leader"
4) "1cfc2ca5e547c63253cb7a362f2c5ece6743f162 1"

...

3) "+switch-master"
4) "master 192.168.128.2 6379 192.168.128.4 6379"
1) "pmessage"

...

3) "-role-change"
4) "slave :6379 192.168.128.2 6379 @ master 192.168.128.4 6379 new reported role is master"
1) "pmessage"

마스터 장애여부 판단시간이 되면 Sentinel에서 장애여부를 인지하고 failover를 시도합니다. 이 과정에서 3개의 Sentinel에서 새로운 마스터를 투표한 후에 새로운 마스터 노드를 판단 후 지정해줍니다.

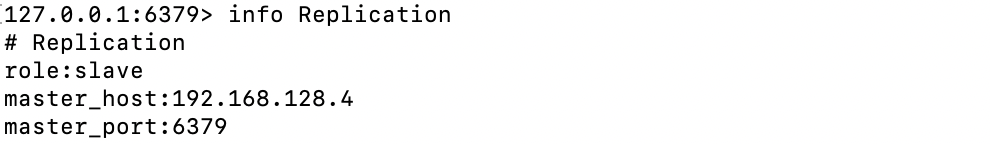

Replica의 정보를 확인하면 master가 변경된 것을 확인할 수 있습니다.

기존 Master를 중단 후 실행하면?

장애가 발생했다는 가정하에 기존 Master를 재시작 후 redis-cli -p 6379 연결 후 정보를 확인하면 role이 slave가 되며, 변경된 master로 연결됩니다.

redis-commander에서 확인

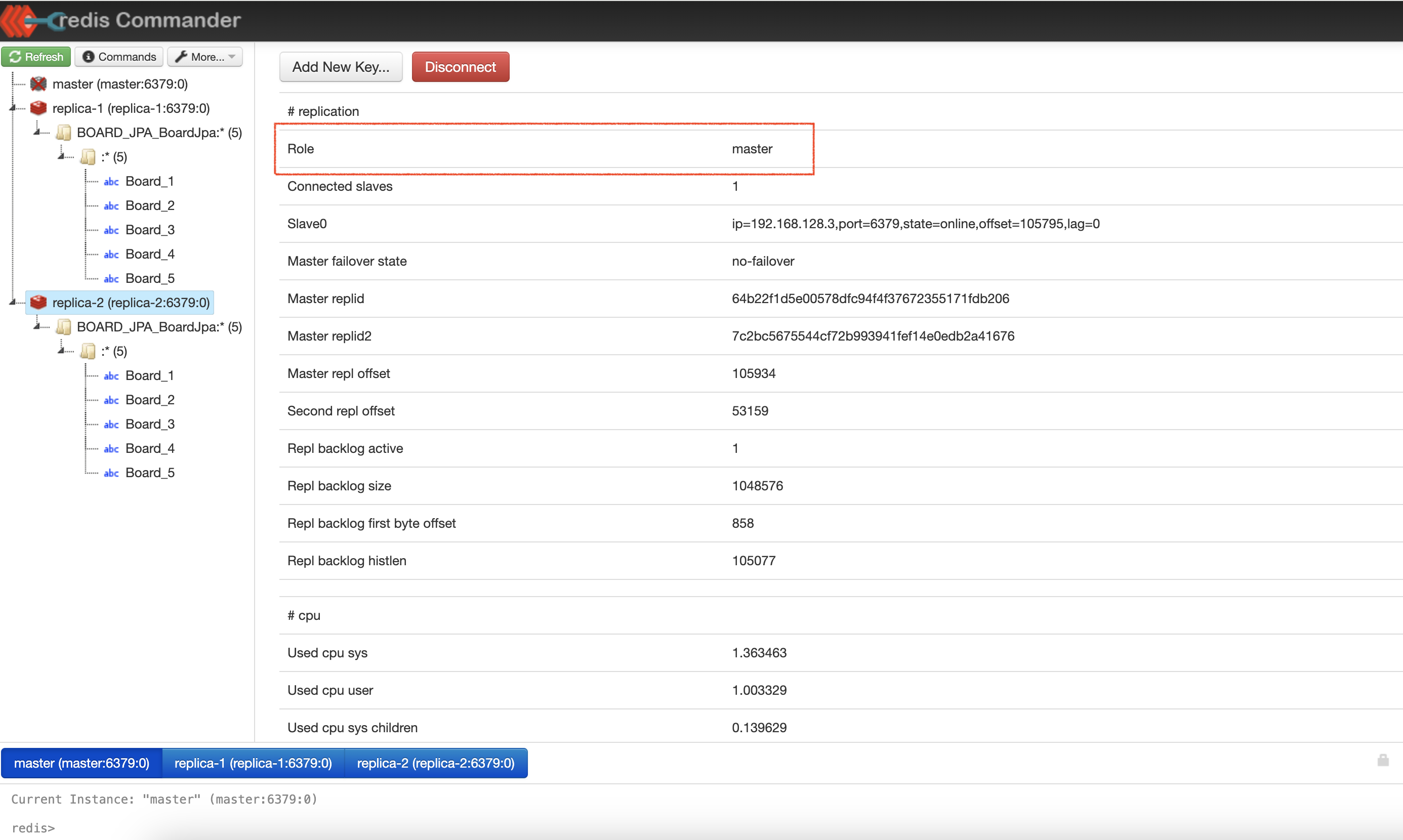

1) Master 컨테이너 중단 후 replica-2 노드의 role이 master로 변경

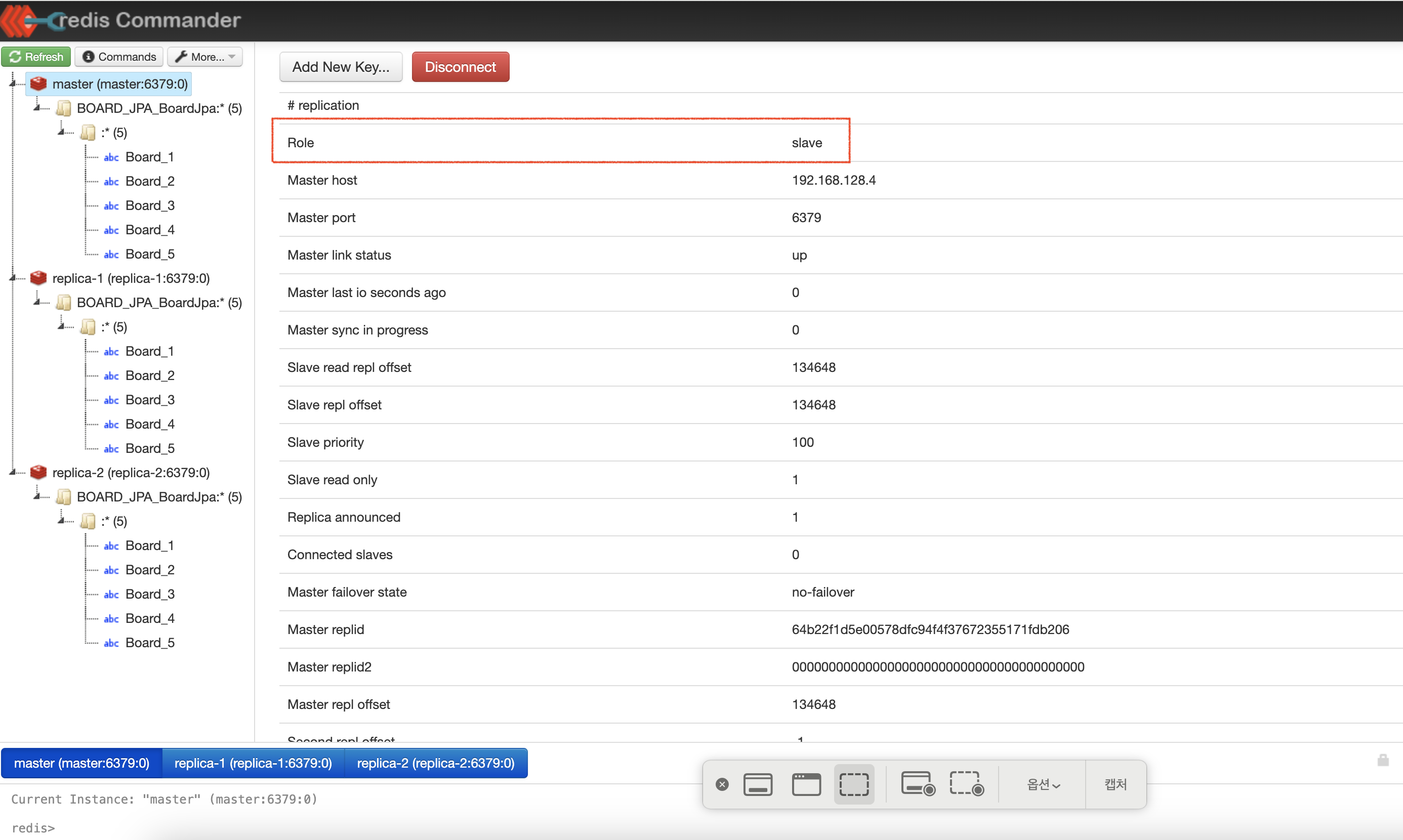

2) 기존 Master 노드 실행 후 master 노드의 role이 slave로 변경

기존 master 컨테이너를 다시 실행하면 위 이미지에서 보듯이 데이터는 현재 master의 데이터와 동일하게 유지됩니다.

Redis 데이터 백업 매커니즘

Redis 데이터를 백업하기 위한 매커니즘으로 RDB(Redis Database), AOF(Append Only File)가 있습니다.

RDB(Redis Database)

특정 시점(snapshot)의 메모리에 있는 데이터 전체를 바이너리 파일로 저장합니다. AOF와 비교했을 때 보다 작은 사이즈로 로딩 속도가 빠릅니다.

하지만, 특정 조건에서 백업하므로 스냅샷이 찍히기 전에 Redis가 종료되면 그 사이의 데이터는 복원할 수 없습니다.

Redis 설정 파일(redis.conf)에서 SNAPSHOOTING 부분을 보면 아래와 같은 설정으로 SNAPSHOT을 지정할 수 있으며, 스냅샷은 디폴트로 dump.rdb 파일에 저장됩니다.

save 3600 1 : 3600초 안에 1개 이상의 데이터가 변경되면 저장
save 300 100 : 300초 안에 100개 이상의 데이터가 변경되면 저장
save 60 10000 : 60초 안에 10000개 이상의 데이터가 변경되면 저장

AOF(Append Only File)

데이터 변경작업을 기록하는 매커니즘으로 수행된 모든 작업이 파일에 연속적으로 기록됩니다.

계속해서 기록하는 방식이다보니 파일 사이즈가 커지며, 로딩 속도가 느려집니다.

그렇지만, rewrite를 통해 용량이 지정된 사이즈를 넘어갈 경우 base.rdb에 저장되며, incr.aof(데이터 변경이 기록되는 파일) 파일을 초기화하게 됩니다.

Redis 설정에서 AOF에 데이터를 기록하는 시점을 아래 3개 중 하나로 지정할 수 있습니다.

appendfsync always : 명령어를 실행할 때 마다 기록
- 안전하나 성능이 떨어질 수 있습니다.
appendfsync everysec : 매 초마다 기록
- 1초 사이에 데이터 유실 있을 수 있으나, 성능에 거의 영향을 미치지 않고 데이터를 보존할 수 있기에 권장합니다. (default)
- 2.4 버전 이후 부터 Snapshot 만큼 충분히 빠르다.
appendfsync no : 기록 시점을 OS가 정함
- 기본적으로 Linux의 경우 매 30초마다 flush하지만, 커널의 설정에 따라 다릅니다.

rewrite 기준은 auto-aof-rewrite-percentage, auto-aof-rewrite-min-size이며, redis-cli 접속 후 아래 명령어를 통해 확인할 수 있으며, Redis 설정파일에서 변경 가능합니다.


> config get auto-aof-rewrite-percentage # DEFAULT = 100
> config get auto-aof-rewrite-min-size # DEFAULT = 67108864 (= 64MB)

AOF(Append Of File)을 이용한 데이터 백업

Docker 환경에서 bitnami/redis 이미지를 사용하는 경우 AOF는 환경변수를 통해 설정 가능합니다.

docker-compose.yml 수정

master, replica-1, replica-2 서비스에 environment 변수 값과 volumes를 추가 후 컨테이너를 재시작합니다.


environment:
  ...
  - REDIS_AOF_ENABLED=yes
volumes:
  - {로컬 스토리지 경로}:/bitnami/redis/data

REDIS_AOF_ENABLED : AOF 사용 여부를 설정합니다. (default : no)
volumes : AOF 파일을 확인하기 위해 bitnami에서의 컨테이너 data를 로컬 스토리지에 마운트 해줍니다.

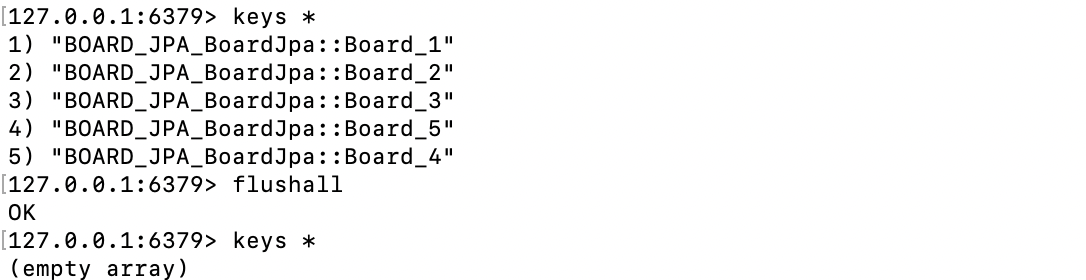

5개의 데이터가 있으며 데이터를 모두 삭제하고 복구해보겠습니다.

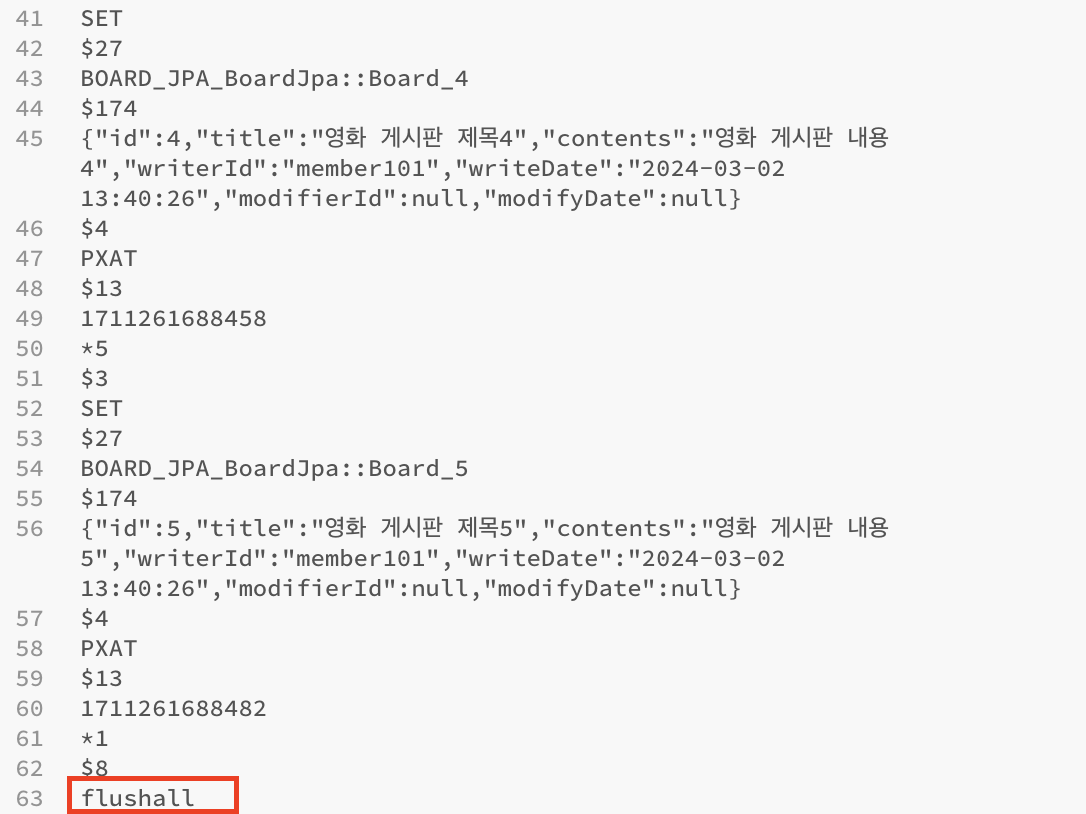

docker-compose에 설정한 volume의 로컬 스토리지 경로를 보면 incr.aof 로 끝나는 파일을 볼 수 있습니다. 에디터로 확인하면 아래와 같이 실행된 명령어가 기록되는 것을 확인할 수 있습니다.

복구 과정에서는 aof 파일을 이용해 처리되므로, 로컬 스토리지 경로로 이동 후 위 파일에서 마지막에 실행된 flushall 을 삭제합니다.

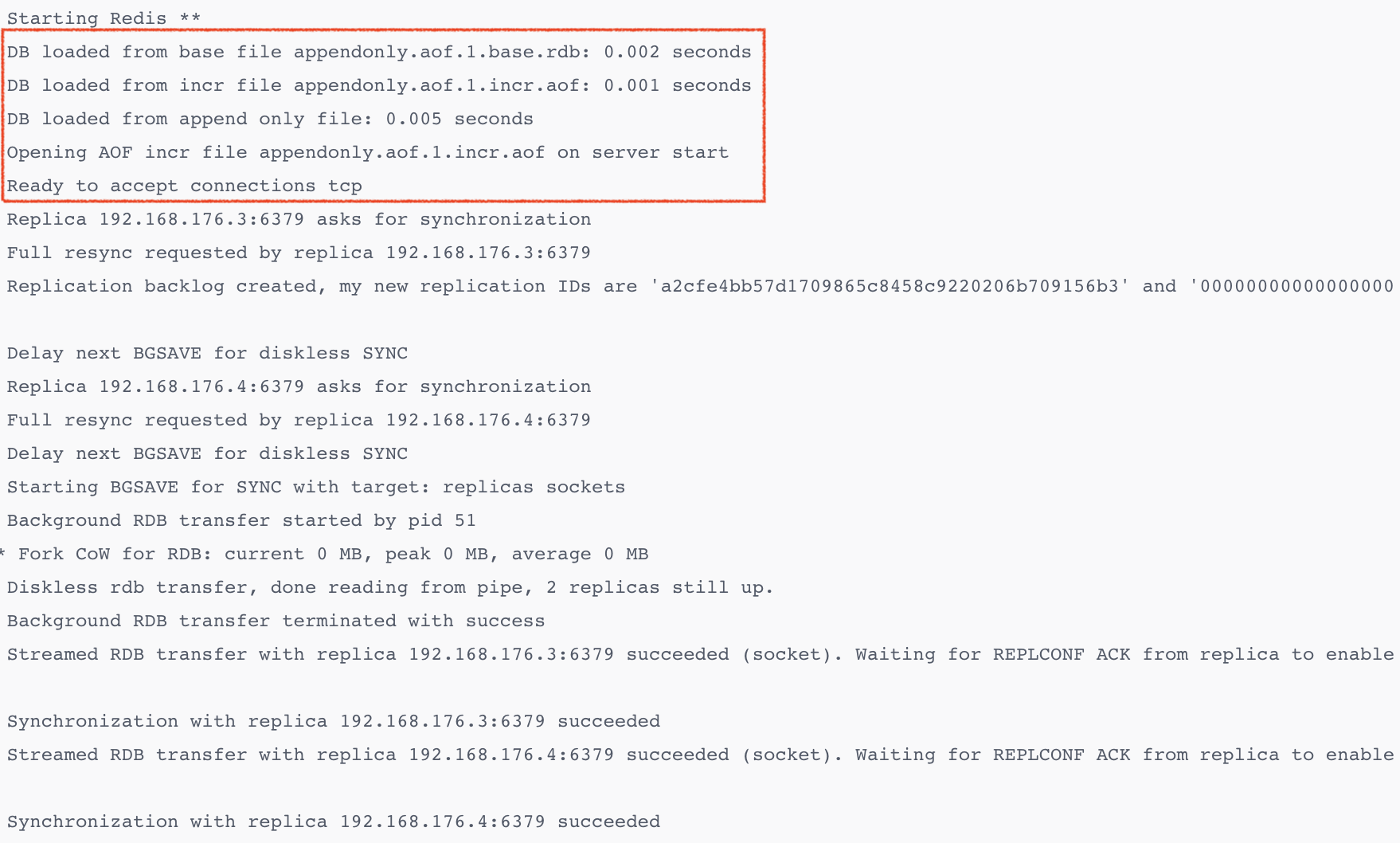

컨테이너를 재시작하면 아래와 같이 로그를 확인 할 수 있으며, incr.aof 파일을 읽는 것을 볼 수 있습니다.
